充电前

开始给车辆充电前，检查以下项目。



安全检查表

►让电工检查您使用的插座是否符合这些标准。

• 确保将充电电缆直接插入专用于车辆充电的壁式插座中。

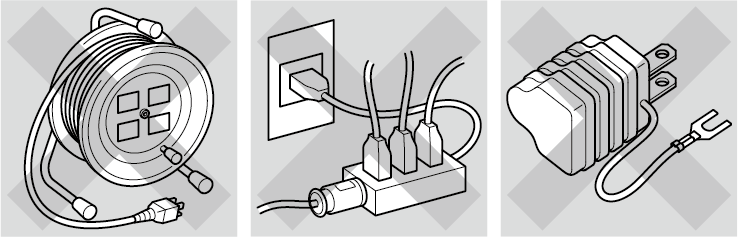

►请勿在充电电缆和插座之间使用延长线、适配器或多孔插座。

• 使用前确保充电电缆未扭曲。
• 确保控制盒、充电连接器和充电电缆没有任何损坏（包括裂缝或磨损）。

►如果发现设备有任何损坏，请联系授权东风本田汽车特约销售服务店。

• 确保充电连接器和插座清洁。

►如果发现连接器或插座中有任何脏污或异物，请联系授权东风本田汽车特约销售服务店。

• 确保充电电缆干燥。

►确认周围没有水且双手干燥。



注意：插座需状况良好。插座磨损或损坏将无法与插头良好连接。确保插头完全插入，安装后不会从插座中脱开。连接松动会导致插头内积聚过多热量并损坏插头。

使用 AC 交流充电器给动力蓄电池充电

使用AC 交流 220V (13A) 交流充电器给动力蓄电池充电。

充电 建议的充满电时间*1
AC 交流 220V (13A) 7.5 小时

*1：充电时间因条件而异，如剩余蓄电池电量和环境温度。


本表中建议的充满电时间，表示动力蓄电池完全充满电可能需要的小时数。



警告

使用额定电流低于 13A 的 220V 壁式插座或正为其它设备供电的插座，可能会造成火灾，严重伤害您或他人。

使用 220V 充电器时，请使用额定电流为 13A或以上的专用且正确接地的电路。如果不确定，请咨询电工。
警告

在以下情况下给动力蓄电池充电可能会导致触电和起火，并可能导致严重的人身伤害甚至死亡：
• 在雷雨天给蓄电池充电。
• 使用靠近水的充电电缆或用湿手操作。
• 使用外壳破损或开裂的充电器、或其电缆磨损或损坏。


切勿在上述任何情况下对车辆充电。
警告

不正确使用和操作 220V 充电器可能会造成火灾，严重伤害到您或他人。

  • 务必将插头完全插入正确额定值且接地的壁式插座中。
  • 将充电电缆直接插入壁式插座中，请勿使用延长线或多孔插座适配器。
  • 防止车辆充电连接器被污染。必要时请清洁。
警告

使用损坏或改装的充电器可能导致触电和火灾，从而导致严重伤害或死亡。



切勿拆解或改装充电器。如果充电器损坏，请停止使用，并咨询授权东风本田汽车特约销售服务店。
充电



激活蓄电池加热系统时，蓄电池可能花费更长时间充电。


断开 12V 蓄电池后，车辆无法充电。重新连接12V 蓄电池后，打开电力系统，然后将其关闭。确认可以充电。

→打开电源



注意
请勿在车辆装有车罩的情况下对车辆充电。这会引起故障并损坏车辆或充电部件。


使用前请检查充电电缆插头和充电连接器以及车辆的充电插座。如果插头或连接器脏污或受到其它污染，请在使用前用干净的干布仔细清洁。切勿擦拭插座和充电连接器的金属部分。此外，如果无法清洁插头或连接器，如果插座脏污，或如果有任何损坏或腐蚀，请将充电电缆和车辆送到授权东风本田汽车特约销售服务店进行检查并在必要时进行维修。



使用车辆充电电缆前，检查电缆有无损坏，如划痕、开裂或撕裂等损坏。如果发现有任何损坏，切勿使用充电电缆。请将充电电缆送至授权东风本田汽车特约销售服务店进行检查。


如果在车辆充电过程中出现停电或其它电气中断，一旦恢复供电，车辆将自动恢复充电。


为避免损坏充电器，请遵照以下注意事项：
• 请勿用硬物撞击充电连接器部件或将其掉落在地面上。
• 请勿拉动、扭曲、缠绕、拖动或踩在充电电缆上。
• 请勿在任何热源附近使用或存放充电器。
• 请勿接触液体或使用刺激性化学品进行清洁。


充电时，由于电磁噪音，可能听不到收音机的声音。



如何充电（AC 交流 220V）

1. 将变速器置于 档并关闭电力系统。

 ►确保电力系统关闭。

2. 解锁驾驶员车门。

►车辆外侧的充电盖将会解锁。

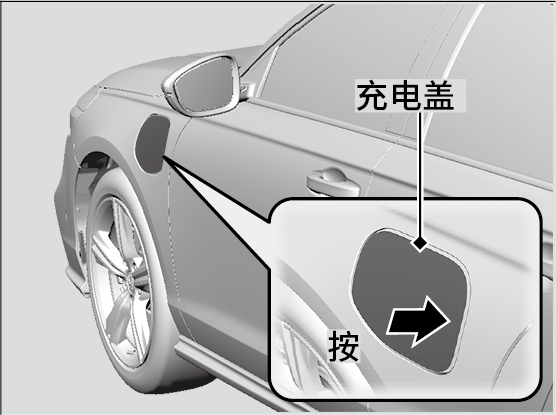

3. 按下并松开箭头所指区域以解锁充电盖，您将会听到一声咔哒声，盖子会稍稍打开。



4. 手动拉开充电盖，以将其完全打开。

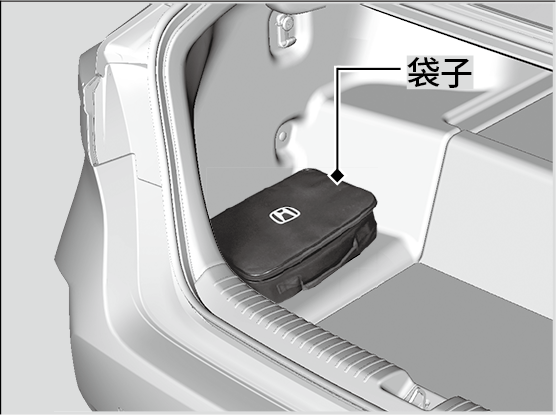

5. 打开行李箱，取出袋子。
6. 打开袋子，取出充电电缆。

►使用时请勿使电缆打结或缠绕。

7. 将插头插入 220V 的壁式插座中。

►完全插入插头，直至到顶。

8. 检查控制盒上的 POWER 指示灯是否点亮。

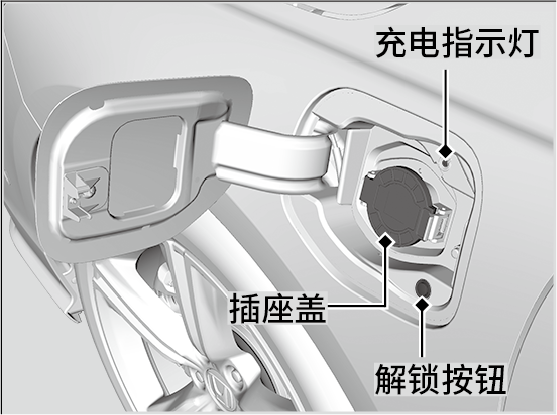

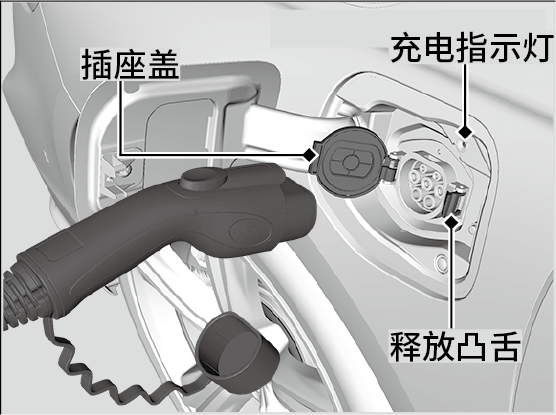

9. 按下盖子释放凸舌以打开插座盖。将充电连接器对准并插入车辆充电插座，直到听到一声咔嗒声。

►充电指示灯（白色）停止闪烁，充电开始时指示灯变为交替流水发光（蓝色）。



■ 充电完成时
按下解锁按钮，在不接触充电连接器的情况下等待，直到听到电机运行的启动声。在确认电机的驱动声已停止后，断开充电连接器。

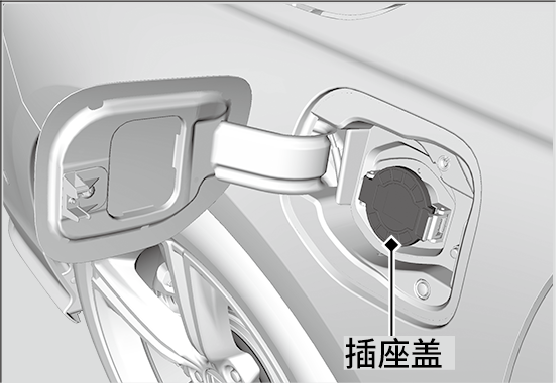

►关闭充电盖前，务必关闭充电插座盖。

一旦充电完成，充电指示灯（蓝色）停止交替流水发光。
约 15 秒后，充电指示灯熄灭。



如何充电（AC 交流 220V）

可使用满足充电标准 GB/T 20234-2015 的充电设备。


建议使用东风本田原装配件 AC 交流 220V 充电器。



如果车门锁止，除非携带智能钥匙遥控器或卡片钥匙*，否则将无法打开充电盖。


220V 充电器需要正确接地的专用电路，该电路由13A 或更大的过电流保护装置（断路器）保护。
关于更多信息，请咨询授权东风本田汽车特约销售服务店。


建议使用 GFCI（接地故障断路器）保护插座为车辆充电。请遵循 GFCI 制造商的安装说明，如果您不确定安装要求，请咨询电工。



当设置了充电定时器时，即使充电连接器正确连接至车辆插座，动力蓄电池也可能无法充电。

►断开并重新插入充电连接器，即可为动力蓄电池充电。


请务必遵循 AC 交流充电设备提供的说明和安全注意事项。


连接充电连接器后，缓慢向外拉动连接器以确保其无法被拉出且牢牢固定到位。

►请勿将充电连接器倾斜连接至插座。
►连接时，请勿上下移动充电连接器。



随着蓄电池充电的完成，充电速度会变缓。当动力蓄电池温度较低时，充电速度可能会减慢或可能未充满电。


如果从充电插座上拔下充电连接器，将自动取消充电。


车门解锁时，可断开充电连接器。
如果车门锁止， 除非携带智能钥匙遥控器或卡片钥匙* 否则充电连接器无法断开。
如果在车门解锁的 30 秒内未将其断开，充电连接器将自动重新锁止。


如果充电连接器没有断开，切勿用力闭合，请遵照以下页面中提到的步骤。
      →如果无法断开充电连接器



* 并非适用于所有车型

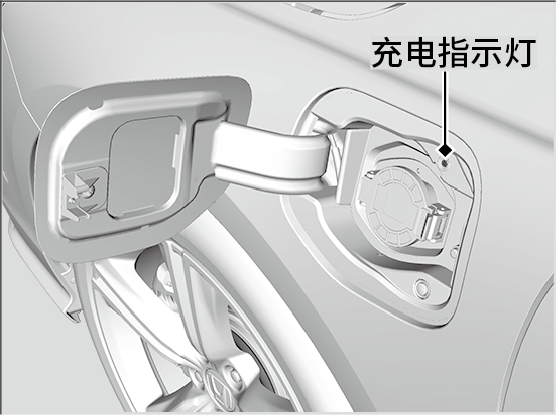

车辆端的充电指示灯

显示动力蓄电池充电状态。



充电指示灯状态 说明
闪烁（白色） • 充电器准备对动力蓄电池充电。
• 使用定时器设定开始充电。
交替流水发光（蓝色） • 动力蓄电池开始充电。
持续点亮（蓝色） • 充电完成。
闪烁 1 次（蓝色） • 动力蓄电池完全充满电，且激活系统（如：动力蓄电池加热
系统）。
闪烁（红色）

• 充电系统故障。

►充电无法启动。
持续点亮（白色） • 按下充电器的停止按钮。
• 通过充电器定时器停止充电。



使用定时器

您可以使用音响 / 信息显示屏设置动力蓄电池充电的定时器。
当充电连接器连接到车辆时，车辆将在所设定的限制时间以外的其它时间对车辆进行充电。
      →充电限制时间表设置



使用定时器

充电等待定时器时间表仅适用于AC 交流 220V 充电。


即使在通过充电限制时间表设定的时间内，当下列任一系统激活时，蓄电池也可能充电不足。
• 电池加热系统
• 预调节空调
• 远程空调预调节



音响 / 信息显示屏的上的设置

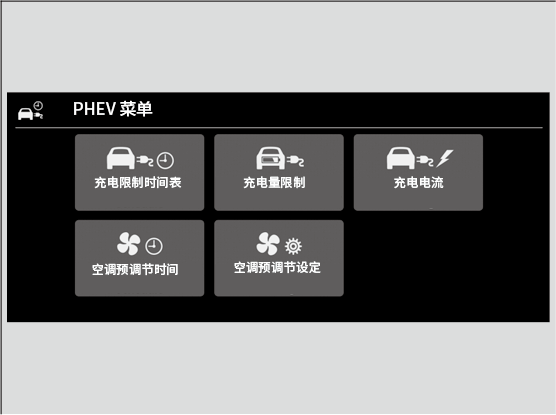

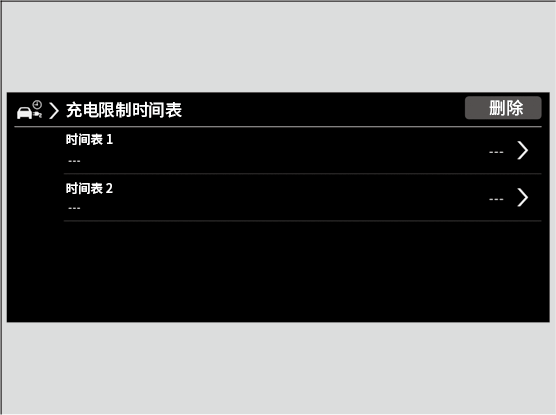

1. 选择 PHEV 菜单，然后选择充电限制时间表。

►重新连接 12V 蓄电池后，如果没有 GPS信号，则无法设置充电限制时间表。请将车辆移动到有信号的地方并再次设置时间表。

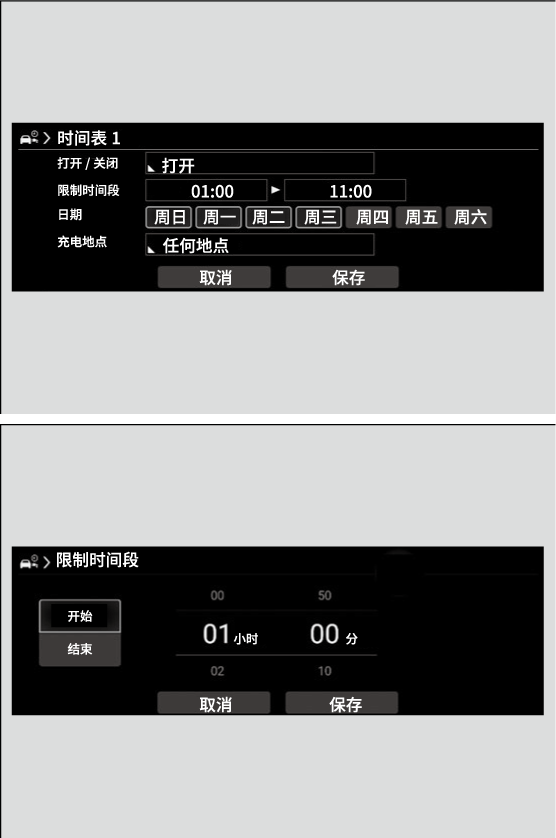

2. 选择时间表 1 或时间表2。



3. 设置打开 / 关闭，然后从顶部开始按顺序设置所有项目。
4. 选择保存。



音响 / 信息显示屏的上的设置

打开 / 关闭：启用 / 禁用时间表。
限制时间段：蓄电池将在您指定启动的时间以内进行充电。
日期：蓄电池将在您指定启动的时间以内进行充电。
充电地点：选择在家或任何地点。

►当您的车辆在家附近充电时可能会选择在家。
►当您家的位置未注册时，将选择任何地点。


如果没有在导航系统中设置家庭地址，将默认为任何地点。



最大充电量设置

使用 AC 交流 220V 充电设备时，您可使用音响 / 信息显示屏更改动力蓄电池的最大充电量限制。
      →充电量限制


如果充电站位于山上，则无需在充电站为车辆完全充满电。因为在下坡时，驱动电机充当了发电机，可以将额外的电能存储在动力蓄电池中。



音响 / 信息显示屏的上的设置

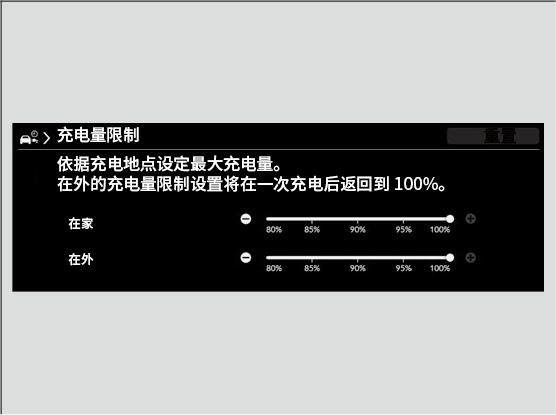

1. 选择 PHEV 菜单。
2. 选择充电量限制。



3. 选择在家或在外。

►充电时，您可以根据车辆位置设置最大充电量设置。
在家：位置设置为家
在外：其它任何位置

4. 选择您满意的充电量。



音响 / 信息显示屏的上的设置

当充电量设置为在家时充电，您需要用导航系统注册家庭地址。


如果没有在导航系统中设置家庭地址，将默认为任何地点。



充电电流

使用 AC 交流 220V 充电设备时，可使用音响 / 信息显示屏更改动力蓄电池的充电电流。

►可以在家或在外充电时防止断路器跳闸。
→充电电流

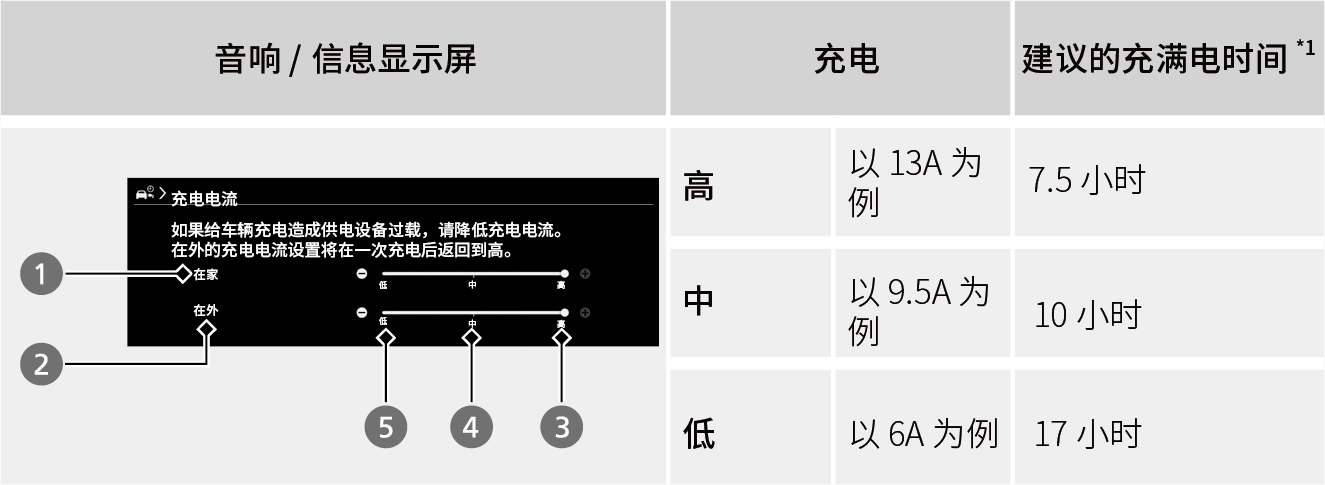

音响 / 信息显示屏的上的设置

1. 选择 PHEV 菜单。
2. 选择充电电流。



3. 选择在家或在外。

►可根据您给车辆充电的地点设置充电电流。

4. 选择满意的充电电流。

*1: 充电时间根据条件变化，例如剩余蓄电池电量和环境温度。


在家：位置设置为在家

►需要用导航系统注册家庭位置。

在外：任何其它位置
高：最大值（最高为 13A）
中：介于最大值和 6A 之间的中间值。（例如，如果最大值为 13A，最小值为 6A，则中间值将为 9.5A。）
低：6A

动力蓄电池

即使未使用车辆，动力蓄电池也会逐渐放电。因此，如果您的车辆长时间停放，蓄电池电量可能会变低。车辆的蓄电池持续处于低电量状态会缩短蓄电池寿命。
若要在车辆不使用时维护蓄电池，请至少每 3 个月给蓄电池充电1 次。
环境温度也会影响动力蓄电池的寿命。尤其是外面寒冷时，车辆依靠电力的可续航距离会减少，且蓄电池的充电时间会更长。此外，在极热或极冷的环境中停放车辆会加速蓄电池电量耗尽。
为了帮助延长蓄电池的使用寿命，建议在每次驾驶前将蓄电池充满电。



动力蓄电池

随着时间的推移，动力蓄电池电量会耗尽，在某些情况下，电量会更快耗尽。蓄电池寿命缩短后，会改变车辆的行驶距离。


■ 蓄电池加热系统
当外部温度较低时，该系统使用来自充电设备或动力蓄电池的电力来防止动力蓄电池的温度下降，同时还将保持驾驶功能和开启电力系统的能力。
当车辆处于未插电状态或在插电状态下已 4 天或更长时间未使用时，此系统使用动力蓄电池供电。
这可能会导致蓄电池剩余电量变低，并且可能会导致蓄电池需要重新充电。



蓄电池加热系统

如果动力蓄电池的温度降至 -30℃ 或更低，则电力系统将无法启动。如果加热系统工作，请等待动力蓄电池预热。如果不工作，请将车辆移至较温暖的位置。


我们建议您将充电限制时间表设置设定为关闭，并在四天或更长时间内不使用车辆时插入电源。
       →使用定时器


由于拆卸 12V 蓄电池后系统无法运行，因此不建议拆卸 12V 蓄电池。
