▍ 保险丝
▍ 保险丝位置
如果任一电气设备不工作，请将电源模式设置为车辆关闭并检查是否有任何保险丝熔断。

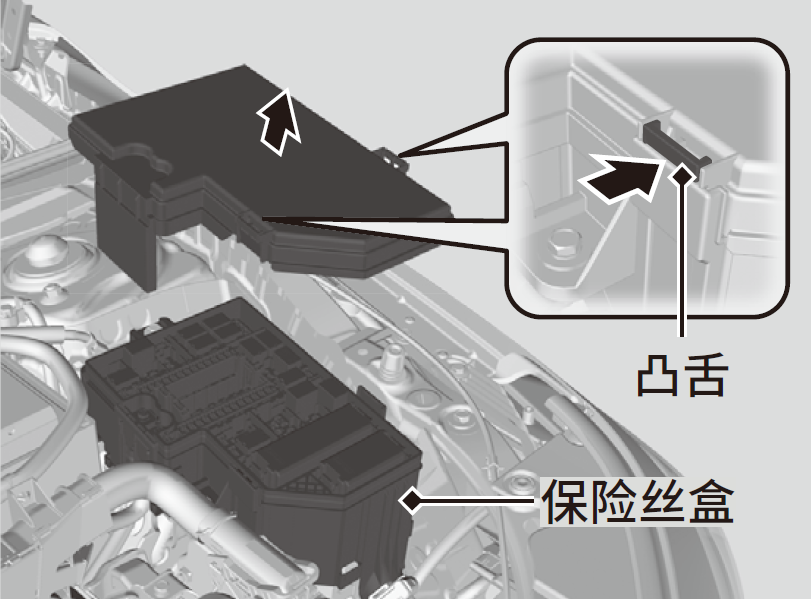

▍ 发动机舱内保险丝盒
位于蓄电池附近。按压凸舌打开保险丝盒。
保险丝位置显示在保险丝盒盖上。按保险丝编号和保险丝盒盖编号找到有问题的保险丝。
▍ ■ 受保护电路和保险丝额定值
| 受保护电路 | 安培数 | ||
| 1 |  | 蓄电池 | 125A |
| 2 | - | - | 40A |
| - | - | 40A | |
 | 保险丝盒可选项 | 60A | |
| - | - | 40A | |
| 保险丝盒可选项2* | (40A) | |
| DC/DC2 | (30A) | |
| 主保险丝盒 | 60A | |
| 3 | - | - | 40A |
| - | - | 40A | |
| - | - | 40A | |
 | 后窗除雾器 | 40A | |
| - | - | 40A | |
 | 鼓风机电机 | 40A | |
| - | - | 40A | |
| 4 | - | - | 30A |
| ABS/VSA 电机 | 40A | |
| DC/DC | (30A) | |
| - | - | 30A | |
 | IG 主保险丝 | 30A | |
| - | - | 30A | |
| 继电器模块 2 | 30A | |
| 5 | | ST 磁性开关 | 30A |
 | 前窗刮水器电机 | 30A | |
 | EPS | 70A | |
| 继电器模块 1 | 30A | |
| ABS/VSA FSR | 40A | |
 | 主风扇电机 | 30A | |
| 主保险丝 2 | 40A | |
| 6 | | 副风扇电机 | 30A |
| 7 | | IG 主保险丝 2 | 30A |
| 8 | - | - | - |
| 9 | | EVP | (30A) |
| 10 |  | - | (15A) |
| 11 | | USB 充电器 * | (10A) |
| 12 | - | - | - |
| 13 | - | - | - |
| 14 | - | - | - |
| 15 |  | - | (10A) |
| 16 |  | MG 离合器 | (10A) |
| 17 |  | 清洗器电机 | 15A |
| 18 |  | 喇叭 | 10A |
| 19 | | 备用 | 15A |
| 20 | | - | (15A) |
| 21 | - | - | - |
| 22 | | DBW | 15A |
| 23 | | EOP* | (20A) |
| 24 | | 备用 FI-ECU | 10A |
| 25 | | IGP | 15A |
| 26 | | 变速器 | (15A) |
| 27 | | 左前照灯 * | (15A) |
| 28 | | 喷油嘴 | 15A |
| 29 |  | 停车灯 | 10A |
| 30 | | 右前照灯 * | (15A) |
| 31 | | IG 线圈 | 15A |
| 32 | - | - | - |
| 33 |  | 危险 | 15A |
| 34 | - | - | - |
| 35 | - | - | - |
| 36 | | 音响 VST 主保险丝 | (30A) |
| 37 | | 备用 2 | (30A) |
| 38 | - | - | - |
| 39 | - | - | - |
| 40 | | VB ACT | 10A |
| 41 | | IGPS (LAF) | 10A |
| 42 | | IG1 监测器 2 | 7.5A |

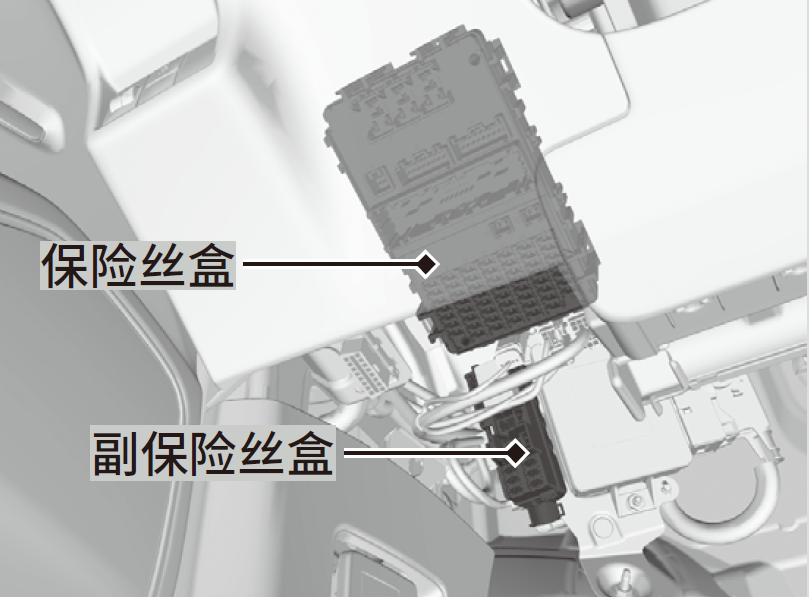

▍ 车内保险丝盒
位于仪表板下方。

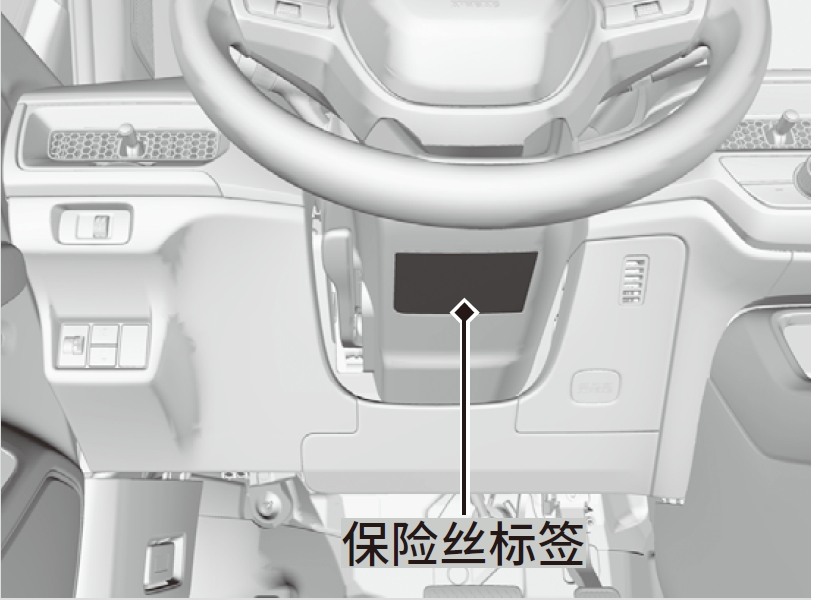

保险丝位置显示在转向柱下的标签上。
按保险丝编号和标签编号找到有问题的保险丝。
▍ ■ 受保护电路和保险丝额定值
| 受保护电路 | 安培数 | ||
| 1 |  | 驾驶员电动车窗 | 20A |
| 2 | | 前排乘客电动车窗 | 20A |
| 3 | | 后排乘客侧电动车窗 | 20A |
| 4 | | 后驾驶员侧电动车窗 | 20A |
| 5 | | 可选项 | 10A |
| 6 |  | SRS | 10A |
| 7 | | 行李箱盖锁止执行器 | 10A |
| 8 | - | - | - |
| 9 | | 前排附件电源插座 | 20A |
| 10 |  | 车门锁止 | 20A |
| 11 |  | 仪表 | 10A |
| 12 | | 可选项 3（起动机断路器） | 10A |
| 13 | | - | (10A) |
| 14 | | 可选项 6 (VB SOL) | 10A |
| 15 | | - | (10A) |
| 16 |  | 天窗 | (20A) |
| 17 | | - | (10A) |
| 18 | - | - | - |
| 19 | - | - | - |
| 20 |  | 后雾灯 | (10A) |
| 21 | | - | (20A) |
| 22 | | SMART | 10A |
| 23 | | - | (10A) |
| 24 | | - | (7.5A) |
| 25 | | IMG | 10A |
| 26 | | SRS | 10A |
| 27 | | 起动机断路器 | 20A |
| 28 | | 可选项 5 | 10A |
| 29 |  | 燃油泵 | 15 |
| 30 | | 驾驶员侧车门解锁 | (10A) |
| 31 | | 乘客侧车门解锁 | 10A |
| 32 | - | - | - |
| 33 | - | - | - |
| 34 | - | - | - |
| 35 | - | - | - |
| 36 | | 可选项 3（遮阳帘） | (20A) |
| 37 | | - | (15A) |
| 38 | - | - | - |
| 39 | | 乘客侧车门锁止 | 10A |
| 40 |  | 驾驶员电动座椅倾斜 * | (20A) |
| 41 |  | 驾驶员电动座椅滑动 * | (20A) |
| 42 | | - | (10A) |
| 43 | | A/C | 10A |
| 44 | | 日间行车灯 | 10A |
| 45 | | ACC | 10A |
| 46 | | ACC 钥匙锁止 | 10A |
| 47 | | 驾驶员侧车门锁止 | 10A |
| 48 |  | - | 20A |
| 49 | | - | (20A) |
| 50 |  | - | (10A) |
| 51 | | - | (10A) |
| 52 | | - | (20A) |
| 53 | | - | (20A) |
| 54 | | 可选项 1 | 10A |
| 55 | | - | (30A) |
| 56 | | - | (30A) |
副保险丝盒
| 序号 | 图标 | 受保护电路 | 安培数 |
| A | | 备用 2 主保险丝 | (10A) |
| B | | 音响副 VST | (15A) |
| C | | ACC VST | (10A) |
| D | | VST 1 | (10A) |
| E | | 音响 VST 主保险丝 | (15A) |
| F | | EOP* | (20 A) |
| G | - | - | - |
| H | | VST 2 * | (10A) |
▍ 检查和更换保险丝
将电源模式设置为车辆关闭。关闭前照灯和所有配件。
拆下保险丝盒盖。

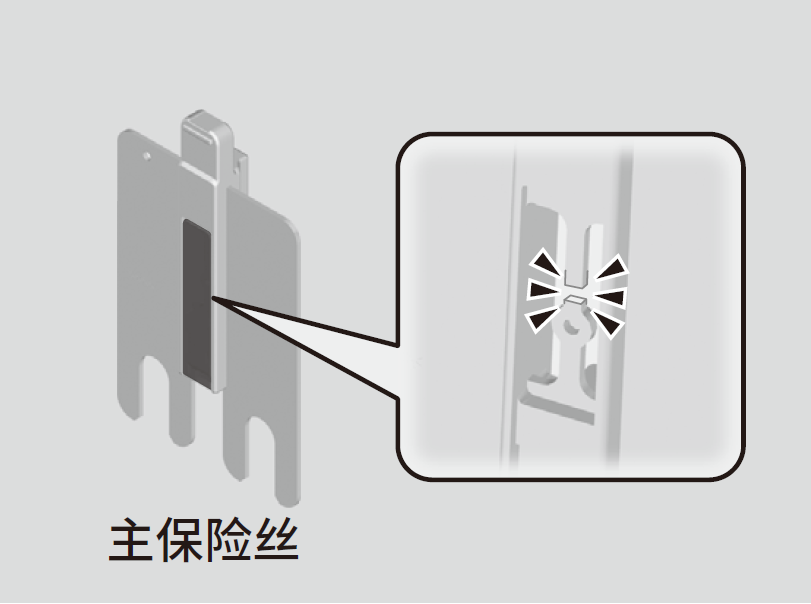

检查发动机舱内保险丝盒内的主保险丝。

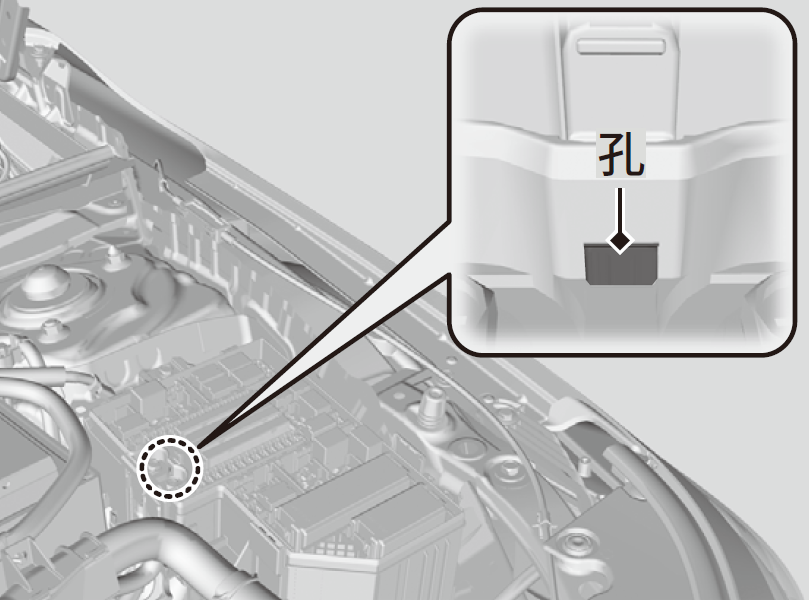

► 透过孔查看保险丝。
► 如果保险丝熔断，请到东风本田汽车特约销售服务店进行更换。

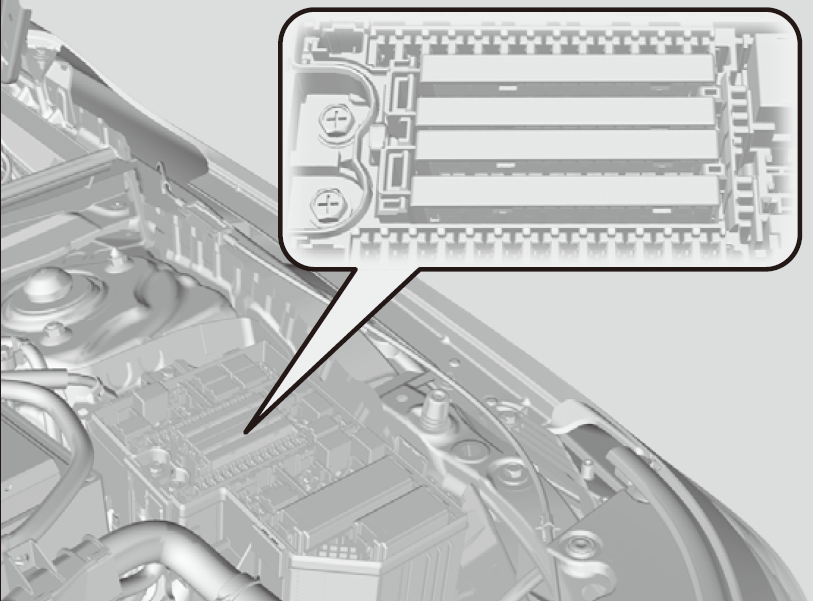

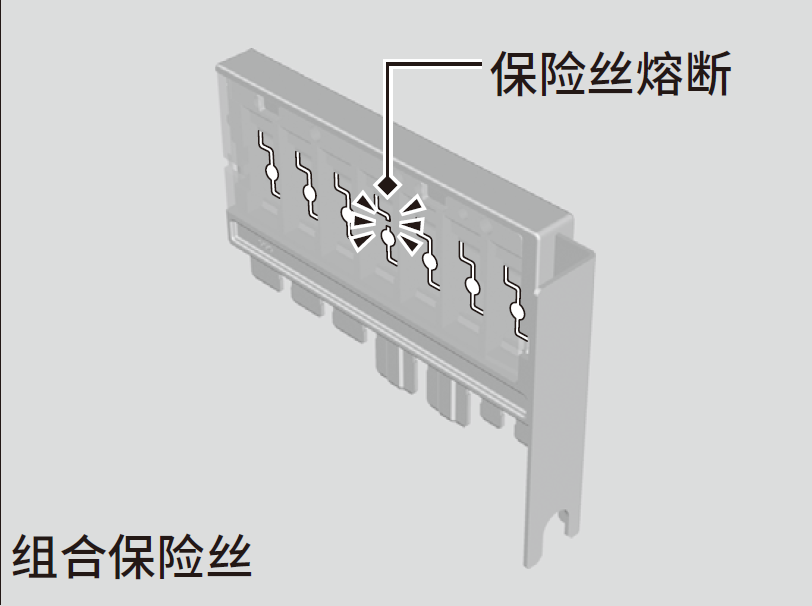

检查发动机舱内保险丝盒内的组合保险丝。查看保险丝间隔。
► 查看保险丝间隔。
► 如果保险丝熔断，请到东风本田汽车特约销售服务店进行更换。
检查发动机舱内和车辆内的小保险丝。

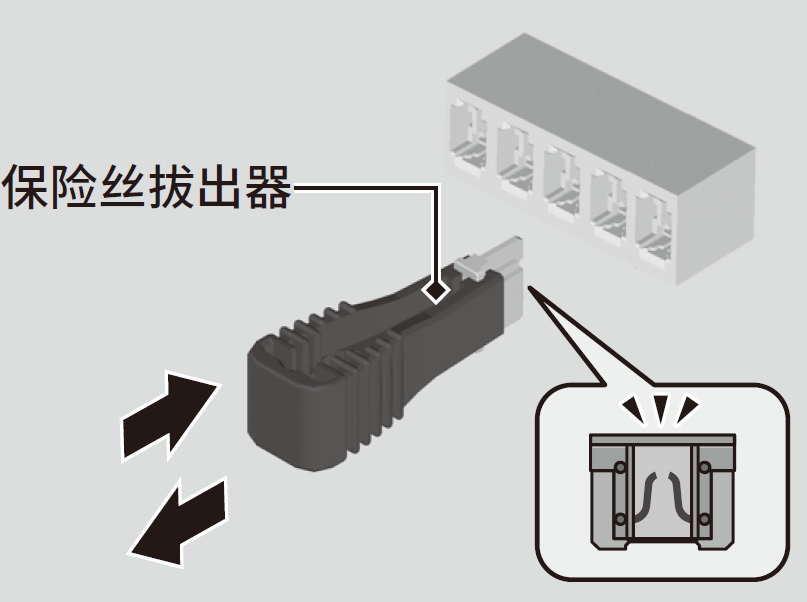

► 如果保险丝熔断，请用保险丝拔出器将其拆下并换上新的保险丝。
检查和更换保险丝
注意
换上更大额定电流的保险丝将会大幅增加电气系统损坏的几率。
使用图表找到有问题的保险丝并确认保险丝标签上的额定电流。
→ 保险丝位置
换上相同额定电流的保险丝。
发动机舱内保险丝盒盖背面有一个保险丝拔出器。
