▍ 保险丝
▍ 保险丝位置
如果电子设备没有工作，请将电源模式切换至 LOCK 位置，并检查是否有保险丝熔断。
▍ 动力总成舱内保险丝盒
▍ ■ 动力总成舱内保险丝盒

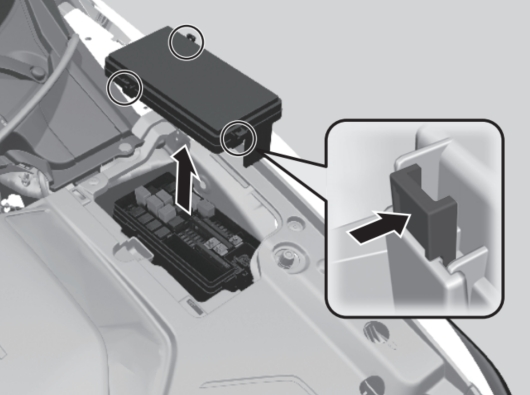

动力总成舱内保险丝盒靠近制动液储液罐。按压凸舌打开保险丝盒，保险丝位置显示在保险丝盒盖上，可按保险丝编号和保险丝盒盖编号找到有问题的保险丝。
| 序号 | 标识 | 受保护电路 | 安培数 |
|---|---|---|---|
| 1 |  | 主保险丝 | 150A |
 | 电池水泵、电机水泵 | 30A | |
 | IG 保险丝 2 | 30A | |
| EV-IG 主供电 | 30A | |
 | 主风扇 | 30A | |
| EBB | 40A | |
| VCU、MCU、BMS | 30A | |
| 2 | | 副风扇 | 30A |
 | 前刮水器电机 | 30A | |
| 保险丝盒主供电 | 60A | |
| 保险丝盒主供电 | 60A | |
| IG 主保险丝 | 30A | |
 | EPS | 70A | |
| 3 |  | 后窗除雾器 | 40A |
| ABS/VSA FSR | 40A | |
| ABS/VSA 电机 | 40A | |
| 保险丝盒 2 | 40A | |
| - | - | 30A | |
 | 鼓风机电机 | 40A | |
| 4 | - | - | - |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| 5 | | MCU | 7.5A |
| 6 |  | SRS | 10A |
| 7 | | 三联屏左侧屏、三联屏中间屏、 快充指示灯、慢充指示灯 | 10A |
| 8 |  | 制动灯继电器 | 10A |
| 9 | | 三合一 | 10A |
| 10 |  | 清洗器 | 15A |
| 11 | | EV 主继电器供电输出 | 7.5A |
| 12 | | 蓄电池电量传感器 | 7.5A |
| 13 |  | 危险警告灯 | 7.5A |
| 14 | | TMU 唤醒、TMU 主继电器 | 15A |
| 15 | | 右侧车灯控制模块 | 15A |
| 16 | | 左侧车灯控制模块 | 15A |
| 17 |  | 喇叭 | 10A |
| 18 | | 阳光传感器、BCM、抬头显示 *、OBD、电动车窗、 SRM、盖灯LCM、无线充电、三联屏右侧屏 | 15A |
| 19 | | SRM、USB 取电插座 1 | 10A |
| 20 |  | 副驾电动座椅滑动 * | (20A) |
| 21 |  | 副驾电动座椅倾斜 * | (20A) |
| 22 | | A/C 水泵 | 15A |
| 23 | | SRM、USB 取电插座 2 | 10A |
| 24 | | IVI | 20A |
| 25 | | BMS | 7.5A |
| 26 | | TMU 主供电 2 | 10A |
| 27 | | TMU 主供电 1 | 7.5A |
| 28 | | EV _UNIT 继电器供电输出 | 7.5A |
| 29 | | 电池水泵 | 15A |
| 30 | | 电机水泵 | 15A |
| 31 | | EV-IG | 7.5A |
| 32 | - | - | - |
| 33 | - | - | - |

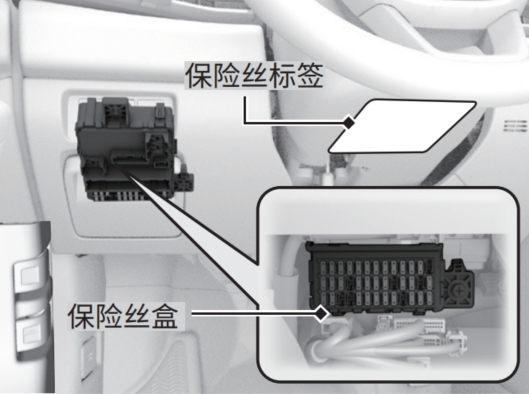

▍ 车内保险丝盒
▍ ■ 车内保险丝盒
位于仪表板下方。
保险丝位置显示在转向柱的标签上。
按保险丝编号和标签编号找到有问题的保险丝。
| 序号 | 标识 | 受保护电路 | 安培数 |
|---|---|---|---|
| 1 | | IVI、CMS、VCU、 USB 充电接口、 ETC、FR_ACC 接口 | 10A |
| 2 | | 钥匙锁止、无线充电 | 5A |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | | EBB、左侧前灯控制模块 | 10A |
| 6 | | IDAS 摄像头 *、毫米波雷达 * | (10A) |
| 7 | | IMG、声效控制器、 SRM、抬头显示 *、倒车雷达、 MVCS/APS、倒车灯继电器、盖灯模块、座椅加热 * | (10A) |
| 8 | | BCM、IVI、ELEC_ STRG_LOCK | 10A |
| 9 | | BCM、左前电动车窗、座椅加热继电器 * | 7.5A |
| 10 | - | - | - |
| 11 | | 雨刮继电器供电 | 5A |
| 12 |  | 右侧车门锁止 | 10A |
| 13 | | 左侧车门解锁 | 10A |
| 14 |  | 后排左侧电动车窗 | 20A |
| 15 |  | 前排乘客侧电动车窗 | 20A |
| 16 | | 车门锁止 | 20A |
| 17 | - | - | - |
| 18 | | 后面电动门把手控制 * | (10A) |
| 19 | | IMG、TMU、SBW、 BCM、INST 开关、 ELEC_STRG_LOCK | 10A |
| 20 | | VCU | 7.5A |
| 21 | | SBW、STOP_SW | 7.5A |
| 22 | - | - | - |
| 23 |  | 后雾灯 | 10A |
| 24 | | INST 开关、MVCS/APS、盖灯 | 10A |
| 25 | - | - | - |
| 26 | | 右侧车门解锁 | 10A |
| 27 |  | 后排右侧电动车窗 | 20A |
| 28 |  | 驾驶员侧电动车窗 | 20A |
| 29 | | ACC 继电器 | 20A |
| 30 | | CMS | 10A |
| 31 |  | 主驾座椅靠背调节 | 20A |
| 32 |  | 前排座椅加热 * | (20A) |
| 33 |  | 主驾座椅前后调节 | 20A |
| 34 | | ABS/VSA、EPS、右侧前灯控制模块、制动灯继电器 | 10A |
| 35 | | SRS | 10A |
| 36 | | 可选保险丝 | 20A |
| 37 | | 前面电动门把手控制 * | (10A) |
| 38 | | 左侧车门锁止 | 10A |
| 39 | - | - | - |
*并非适用于所有车型
▍ 检查和更换保险丝
切换电源模式至LOCK 位置。关闭前照灯和所有用电器。

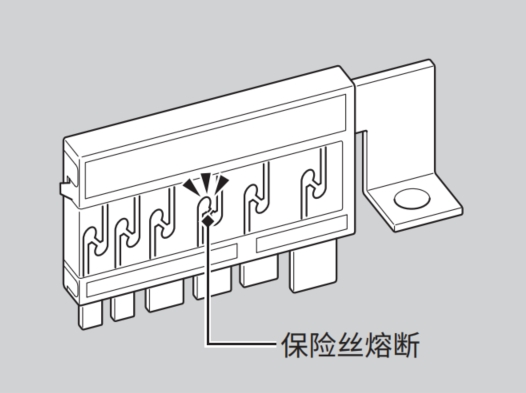

检查动力总成舱内的蓄电池上的保险丝。
► 如果保险丝熔断，请联系东风本田汽车特约销售服务店进行更换。
拆下保险丝盒盖。

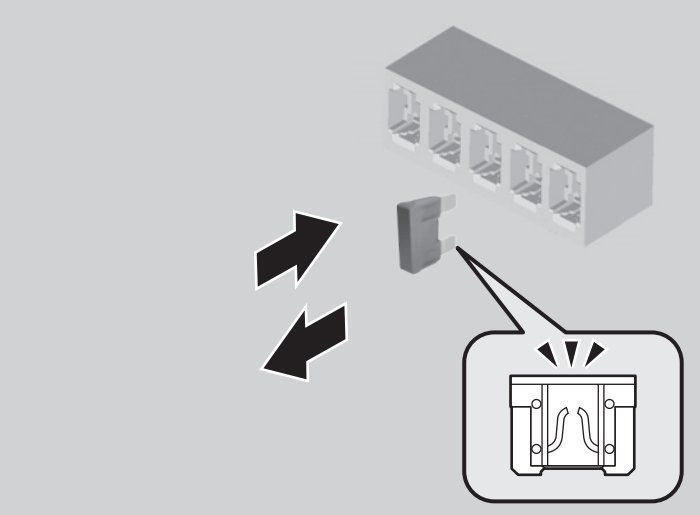

检查动力总成舱内和车内的小保险丝。
► 如果保险丝熔断，拔出保险丝并换上新的保险丝。
检查车内的大保险丝。
► 如果保险丝熔断，用十字螺丝刀拆下螺丝，并换上新的保险丝。
检查和更换保险丝
注意
换上更大额定电流的保险丝将会大幅增加电气系统损坏的几率。
使用相同规格的保险丝进行替换。
查看保险丝位置的内容确认规格。
