全景影像系统 *

全景影像系统说明

全景影像系统配备的 4 个摄像头可从不同角度查看称为“盲区”的区域，然后在中控屏上显示图像。该系统可用于：

• 位于 档移动车辆时，检查是否存在障碍物。

  ► 检查车辆后方障碍物。

• 在低能见度（视野阻碍等）经过十字路口时，检查车辆的右侧和左侧情况。

  ► 在十字路口使用前盲区视图检查。

• 停车或在有限的区域操作时，检查车辆前方的障碍物。

警告

未能对车辆周围区域进行目视检查（直接查看或使用后视镜）可能会造成车祸，导致严重受伤或死亡。

全景影像系统显示的区域是有限的。可能无法显示车辆周围所有的行人或其它物体。

请勿仅依赖全景影像系统的显示来确认移动车辆是否安全。

警告

驾驶时未注意周围情况可能会造成车祸，导致严重受伤或死亡。

为了帮助减少碰撞的几率，请仅在安全时查看全景影像系统的显示。

全景影像系统说明

全景影像系统无法覆盖所有盲区。该系统仅为您提供便利。

始终保持摄像头镜头清洁且没有污渍。

当倒车雷达系统探测到任何障碍物时，指示灯将显示。

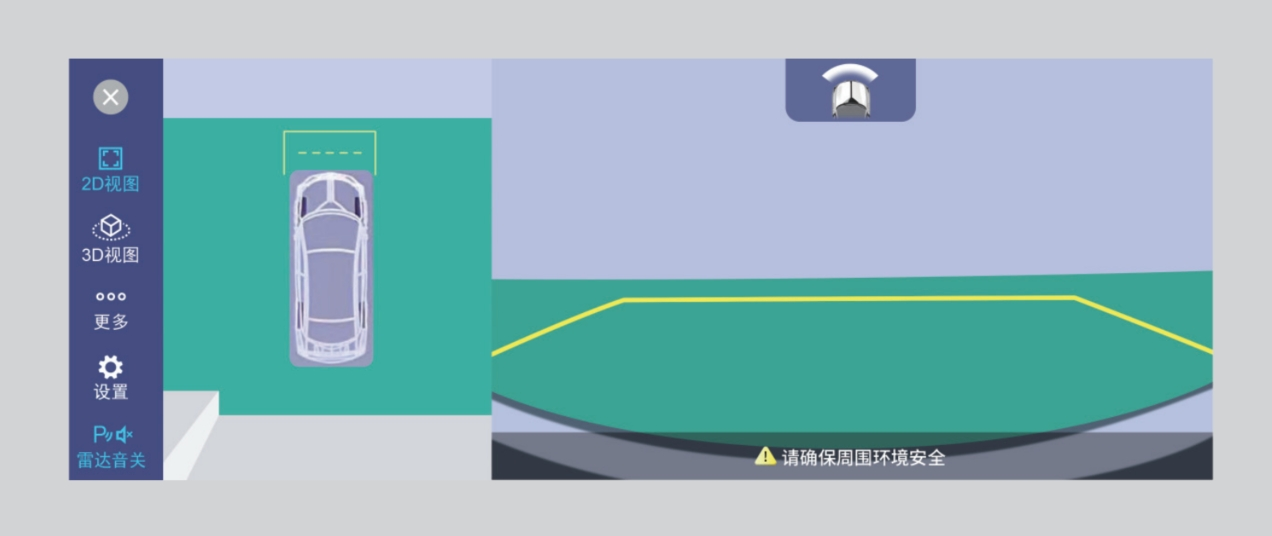

全景影像系统画面

全景影像系统画面显示

■ 前视和侧视画面

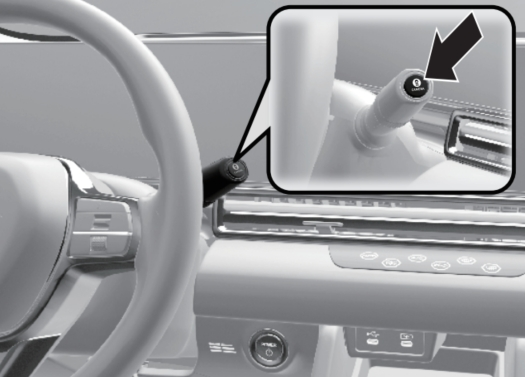

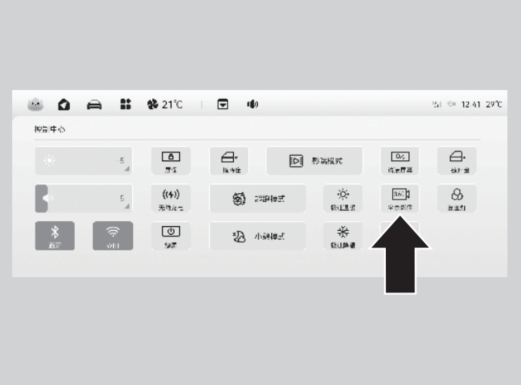

当车辆停止或以 25km/h 以下速度行驶时，按下 CAMERA 按钮或选择全景影像，显示前视画面。

再次按下按钮，可切换摄像头视角。

■ 后视画面

当车辆停止时，将档位切换至 档，显示后视画面。

摄像头位置

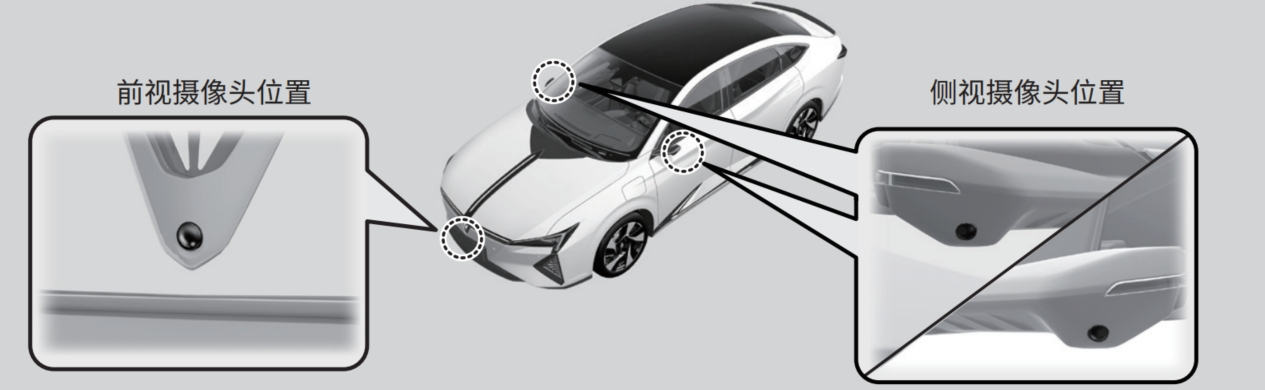

前视摄像头位于前徽标下部，牌照安装位置上方。

侧视摄像头位于外后视镜两侧下部。

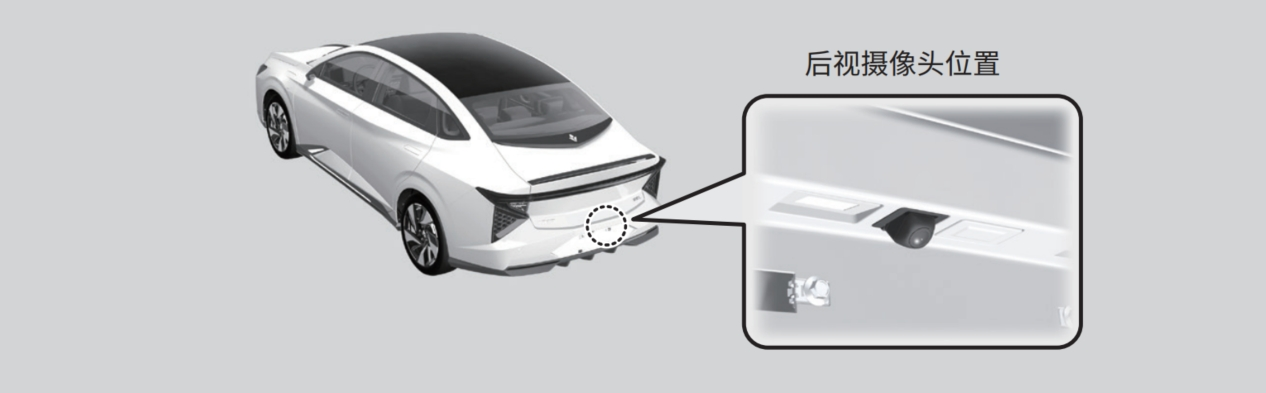

后视摄像头位于后保险杠中部，牌照安装位置上方。

摄像头位置

独特的全景影像系统镜头使看起来的距离与实际距离不同 - 显示屏上画面显示的物体看起来可能会更近或更远，或可能变形。

这种情况下，距离车辆越远的物体表现得越明显。

注意

如果在牌照上增加牌照装饰框，请注意是否会遮挡全景影像的视野。

视角切换

2D 视图视角切换

在全景画面 + 2D 视图模式下，通过以下操作进行环视视角切换：

• 在全景画面区域，点击车辆图形前 ( 后、左或右 ) 视角区域，将切换显示前 ( 后、左或右 ) 视。
• 在前 / 后视角画面区域，点击屏幕，将从全景画面 + 前 / 后视角切换至前 / 后单视角全屏画面；再次点击屏幕，返回至全景画面 + 前 / 后视角画面。

视角切换

在 R 档状态下，能进行 2D 各种视图、3D 各种视图的切换，以及菜单的操作。

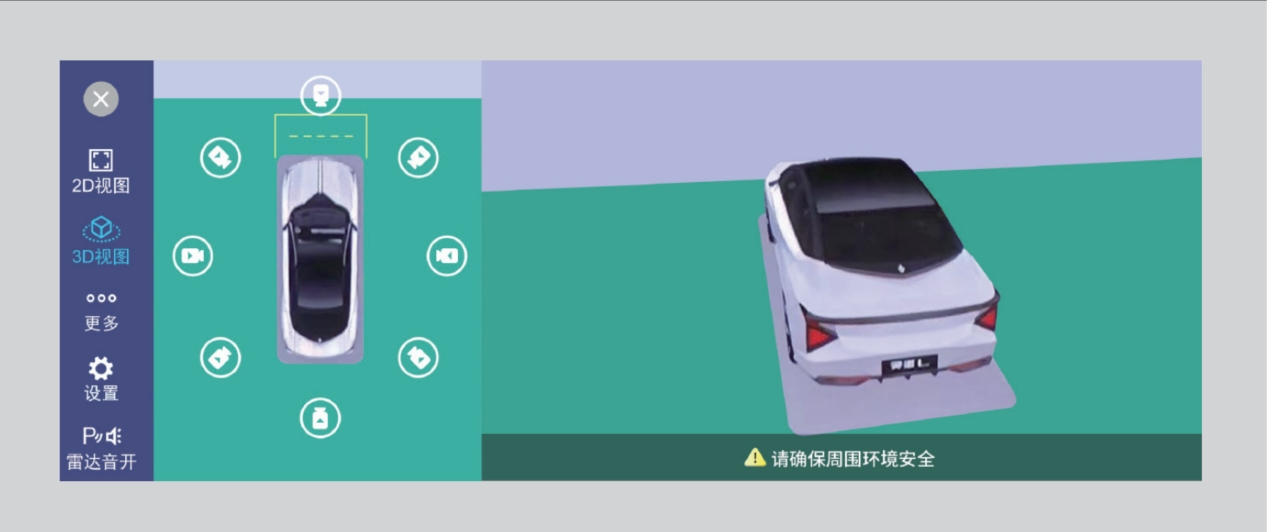

3D 视图视角切换

1. 在全景画面 + 3D 视图模式下，点击全景画面区域，画面中的车辆外会出现一白色椭圆形圈，圈上有 8 个方位摄像头图标，点击摄像头图标，将在单一视角画面区域显示对应方位的视角画面。
2. 按住小车模型，移动手指，模型会随之旋转。

3D 视图视角切换

开启“设置”中“雷达激活影像”，当雷达探测到障碍物过近时会自动打开全景影像的功能。

更多视图切换

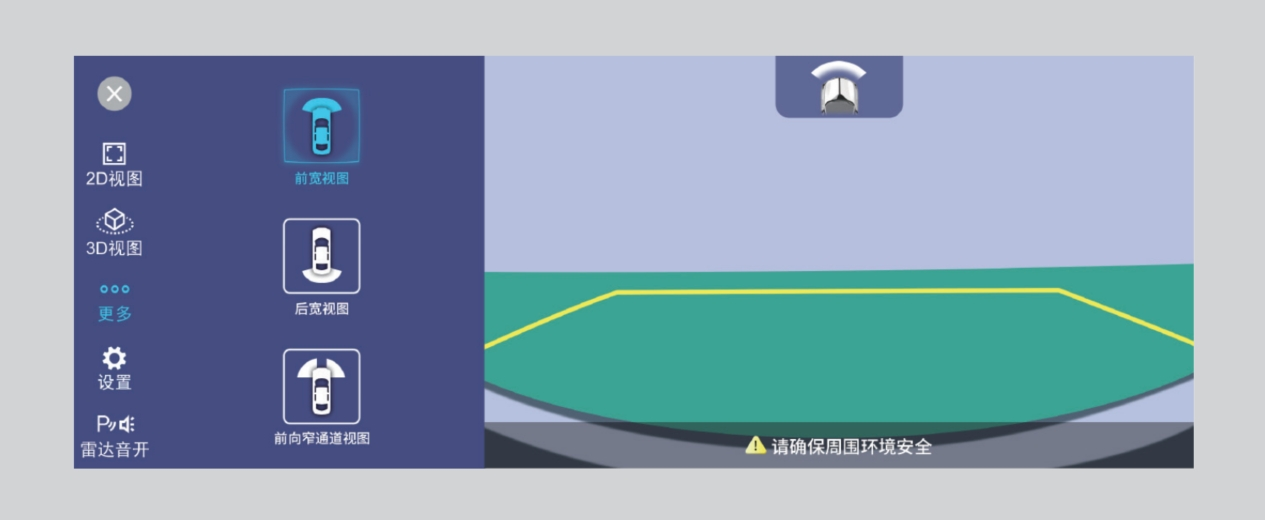

在 2D 视图 / 3D 视图显示状态下，点击更多可以选择前宽视图、后宽视图和前向窄通道视图。

► 在车辆通过狭窄巷道、狭窄河堤等路段时，点击“前向窄通道视图”图标，可查看前轮附近的图像。

全景影像设置

功能设置

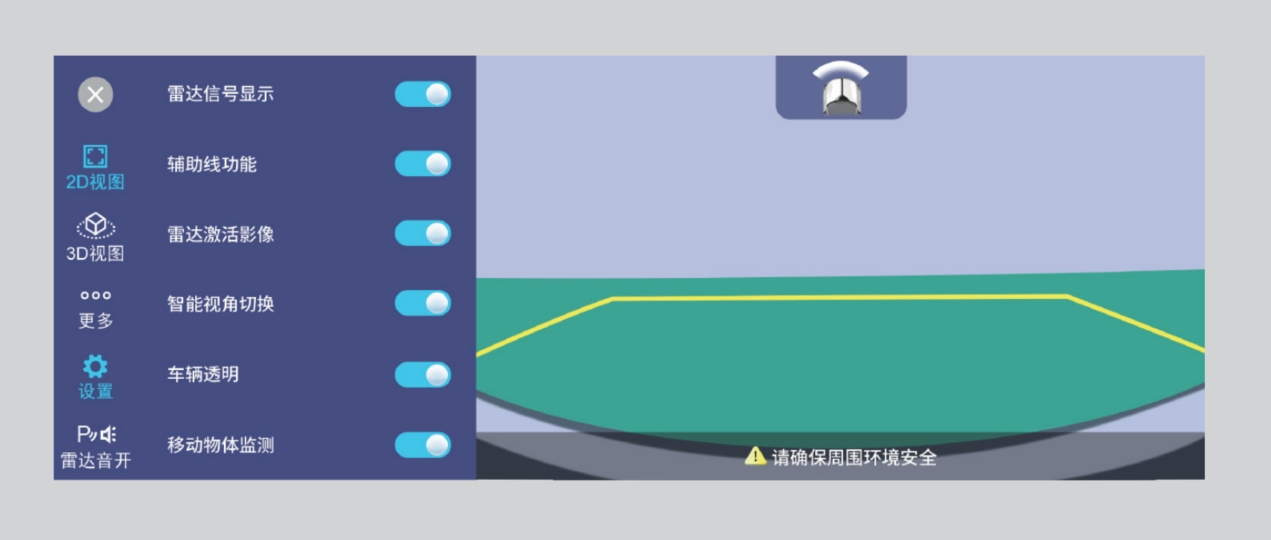

进入全景影像界面，点击“设置”图标，弹出全景影像设置界面，可进行雷达信号显示、辅助线功能、雷达激活影像、智能视角切换、移动物体监测和车辆透明功能的开启 / 关闭设置操作。

雷达音设置

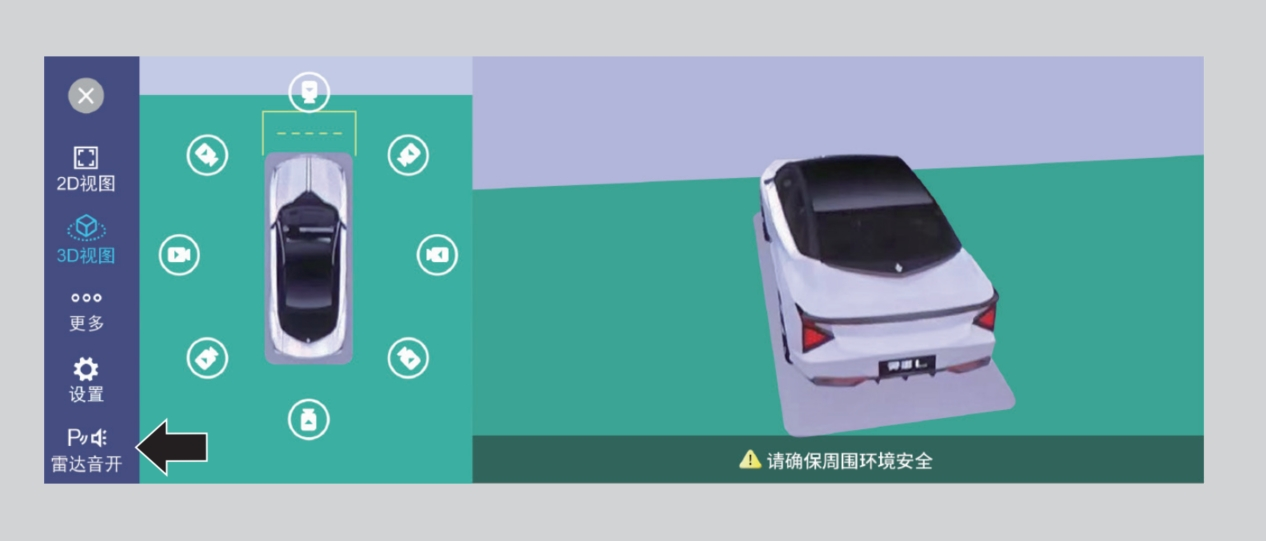

进入全景影像界面，点击“雷达音开”图标，可设置雷达音开启 / 关闭。

全景影像系统限制

条件		解决方法
投影线不准确。		请到东风本田汽车特约销售服务店检查车辆。
在以下情况，画面无法清晰显示：	在恶劣天气（如大雨、下雪、起雾等）或昏暗环境下时激活系统。 摄像头温度过高。 明暗之间的突然变化，如隧道的入口或出口。 驶入阳光（如在黎明或黄昏）。 摄像头镜头被划伤。	请勿使用全景影像系统，仅依靠目视确认，直到条件允许系统正常工作。
	摄像头镜头被污渍、湿气或垃圾遮盖。 当水滴或昆虫落到摄像头镜头上时。	用蘸有水、中性清洁剂或玻璃清洗液的湿润软布清洁摄像头镜头。
	中控屏脏污。	用干的软布擦拭中控屏。
摄像头角度改变。	摄像头或其周围区域遭受严重撞击。	请勿使用全景影像系统，并联系东风本田汽车特约销售服务店。
使用全景影像系统时显示错误信息。
当按下CAMERA（全景影像）按钮或选择中控屏上的全景影像，且车辆以 25km/h 或更低的速度行驶时，显示屏上未出现画面。
